Scheda tecnica AERMACCHI MB339A PAN

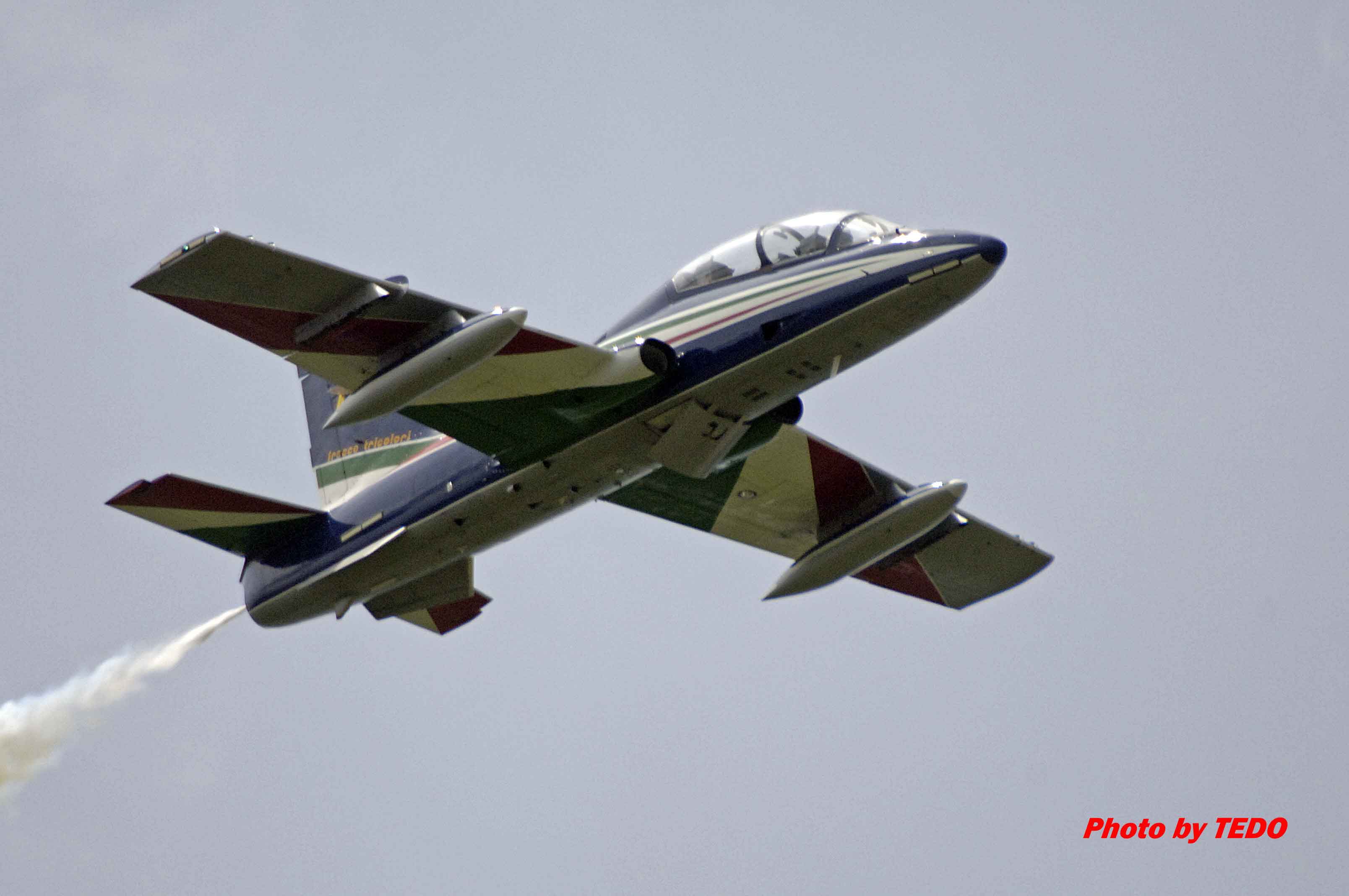

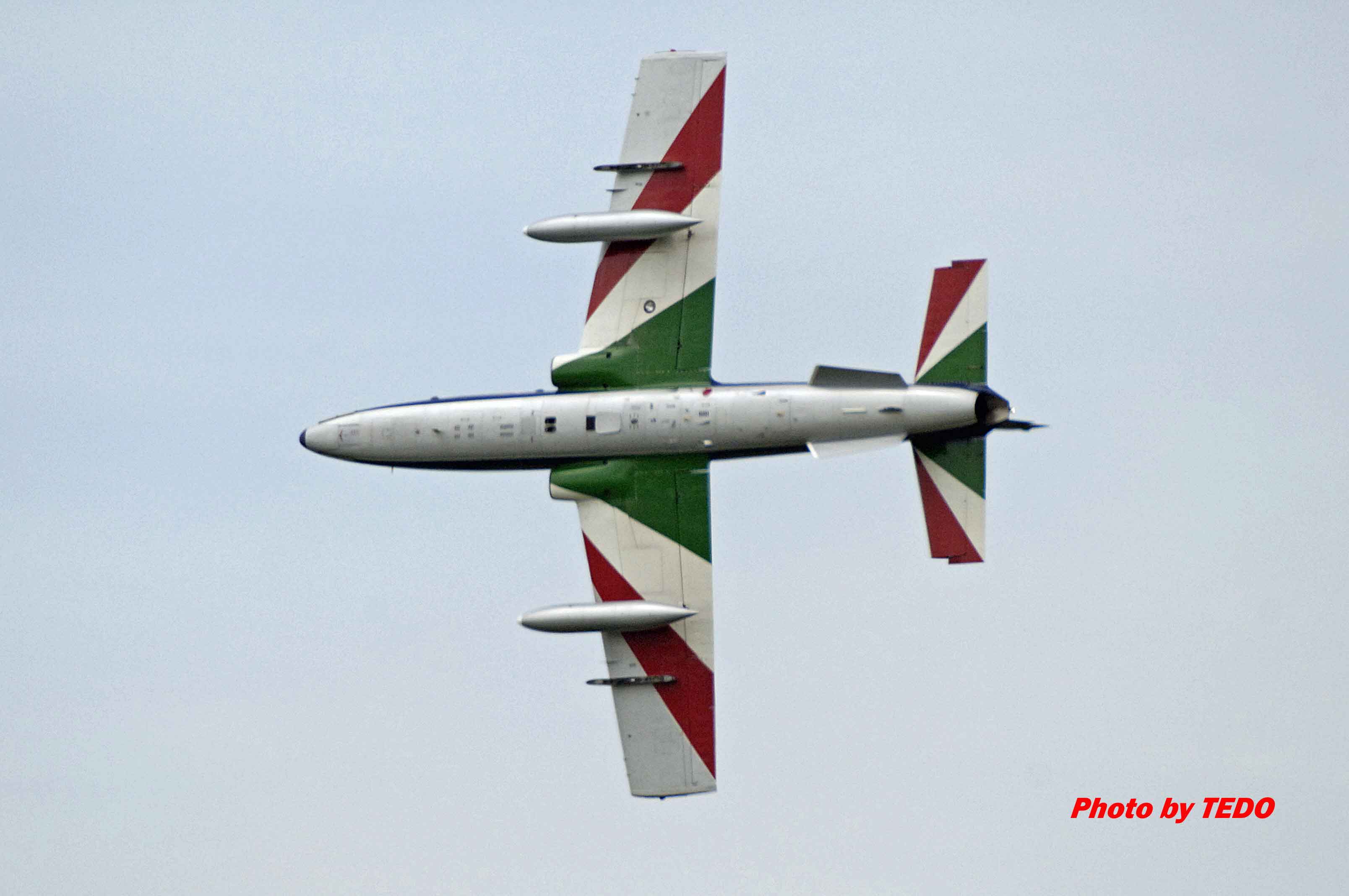

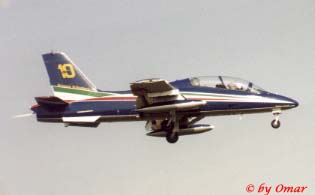

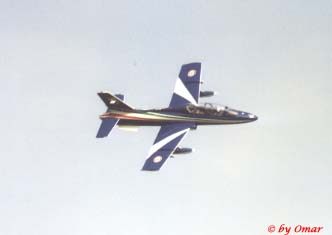

Aermacchi M.B. 339A/M.B. 339 PAN

Anno: 1976

Primo volo: 12 Agosto 197 6

Progetto:  Ing. Ermanno Bazzocchi

Ruolo: Ricognitore/assaltatore/collegamento/addestratore biposto monogetto.

Equipaggio: 1 pilota + 1

Apertura alare: 10,85 mt.

Lunghezza: 10,97 mt.

Altezza: 3,99 mt.

Superficie alare: 19,30 mq.

Motore/i: 1 Rolls-Royce Viper Mk. 632 da 1814kg

Armamento: 2 cannoni da 30mm -

Armamento di caduta: 1433 kg di carico bellico-

Peso massimo al decollo: 4400 kg

Peso a vuoto: 3075 kg

Velocita' massima: 896 km/h

Autonomia : 1760 km.

.





L' MB.339A conserva buona parte della cellula dell'MB.326 dal quale è derivato e che ha sostituito nei ranghi dell'A.M. La Forza Armata ha acquisito 106 MB.339A, consegnati a partire dal 1979, impiegati prevalentemente per l'addestramento basico e avanzato nonché - come ruolo secondario - per missioni di supporto aereo ravvicinato e di lotta antielicottero. Il velivolo si è dimostrato molto valido anche per l'addestramento acrobatico, venendo impiegato nelle "Frecce Tricolori" che utilizzano la variante MB.339PAN, provvista di impianto fumogeno. Per estendere la vita operativa, la flotta MB.339A è attualmente sottoposta a un programma MLU (Mid-Life Update).

Caratteristiche tecniche


apertura alare: 10,85 m
altezza: 3,99 m
lunghezza: 10,97 m
superficie alare: 19,30 m2

Prestazioni
velocità max: 0,86 mach
tangenza: 13.000 m
autonomia: 3600 km (trasferimento) 720 km (con pieno carico bellico)

Pesi
a vuoto: 3.125 kg
max al decollo: 5.895 kg
 carburante: 243 litri

Equipaggio
1-2 piloti

Impianto propulsivo
un turbogetto Rolls-Royce Viper Mk.632 da 1.814 kg/s

Armamento
sino a 2.040 kg di carichi esterni (bombe, razzi, pod per mitragliatrici cal. 12,7 mm o cannone cal. 30 mm e serbatoi ausiliari)









.

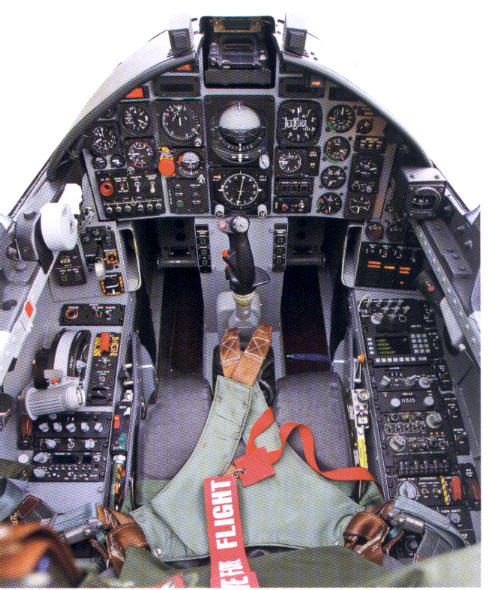

 Cockpit  MB339A/PAN-MLU
